Signal Drone SD20 par Skyinnov
Plage de prix : 129,00€ à 169,00€
Le signal drone SD20 par Skyinnov est proposé en trois versions. C’est un système de signalement électronique pour drones ou aéromodèles, rendu obligatoire par la loi drones et conforme à l’arrêté du 27 décembre 2019.
Mise à jour au 9 février 2021
Le dispositif de signalement électronique est un système qui permet d’identifier les aéronefs circulant sans personne à bord. En effet, les forces de l’ordre pourront connaître à distance avec un récepteur, le propriétaire de l’engin et ses principaux paramètres de vol.
Par aéronefs circulant sans personne à bord, il faut comprendre les drones mais également les modèles réduits d’avions, d’hélicoptères, ailes volantes…etc
Tous les modèles d’au moins 800 grammes que vous soyez amateurs ou professionnels sont concernés.
Il a été rendu obligatoire en France, par la loi relative au renforcement de la sécurité de l’usage des drones civils dite “loi drones” adoptée le 13 octobre 2016.
Article pour aller plus loin: Nouvelle loi drones adoptée en FranceC’est également prévu dans le futur, au niveau de l’Europe, au sein de tous les pays tiers, calqué sur cette mesure française.
Principe du [Signal Drone] par SKYINNOV
Le système [Signal Drone] SD20, est conforme à l’arrêté 27 décembre 2019. Qu’il soit intégré ou non en usine, il est équipé:
- d’un circuit électronique;
- d’un GPS;
- d’un module Wifi en 2.4 Ghz canal 6 (Fréquence 2437 Mhz) avec un micro antenne interne. Sa portée a été testé à plus de 1000 mètres et envoi à minima des informations toutes les 3 secondes ou 30 mètres;
- d’une connexion à l’alimentation 5V du drone ou autonome avec une batterie intégrée.
- d’une led, qui lorsqu’elle clignote permet de vérifier que les informations codées sont émises à distance.
La gamme des trois versions du [Signal Drone] SD20
SD20L: L comme Light ou Léger
Dans cette version SD20L, il est allégé (12 g), enrobé dans une gaine thermorétractable
afin d’être intégré directement à l’intérieur du drone par exemple par le fabricant ou le revendeur spécialisé. Les deux fils d’environ 15 cm sont alors branché sur l’alimentation 5V du drone. Dans ce cas de figure, il est fixe et utilisé pour un seul drone. Un simple perçage de coque avec l’ajout du fil d’environ 10 cm avec la led déportée, par un passe fil, permet de vérifier le bon fonctionnement du système à l’allumage du drone;
SD20A: A comme alimentation 5 V
Dans cette version SD20A, le système est protégé par un boîtier amovible (14 g) et fixé à l’extérieur sur le drone grâce à un puissant velcro livré avec. Par conséquent, un même système SD20A détachable peut être utilisé pour plusieurs drones sous certaines conditions (plage de masses identiques, même groupe de signalement électronique et même propriétaire). Il est alimenté par une prise 5V JST PH 2.0 qui sort du drone et branchée sur l’alimentation du drone.
SD20B: B comme batterie
Dans cette version SD20B, le système est protégé par un boîtier amovible et fixé à l’extérieur sur le drone grâce à un puissant velcro livré avec. Par conséquent, un même système SD20B détachable peut être utilisé pour plusieurs drones sous certaines conditions (plage de masses identiques, et même groupe de signalement électronique et même propriétaire). Il est alimenté par une batterie interne, autonome d’où son poids de 30 g. Son autonomie est de plus de 6 heures. La couleur de la led change pour connaître le niveau de charge de la batterie: VERT – ROUGE. Cette dernière se recharge grâce à un câble micro-USB type B standard, à partir du chargeur de votre téléphone portable ou d’une batterie externe de type powerBank.
Les boîtiers amovibles des [Signal Drone] SD20A et SD20B
4 couleurs
Le plus souvent l’utilisateur envisage une de ces deux stratégies:
- Système bien voyant: Le but est de le repérer plus facilement, pour le contrôler ou pour ne pas l’oublier, pour le recharger. Dans ce cas précis la couleur orange est tout indiquée;
- Système bien intégré: La raison est le plus souvent esthétique, afin que le dispositif se confonde avec la couleur du drone. Dans ce cas précis vous avez quatre choix de couleurs proches de la majorité des couleurs des drones du marché: blanc (Phantom DJI), noir (DJI Phantom 4 Pro Obsidian, Yuneec Tornado H920 Plus….), gris anthracite (Série DJI Mavic, Yuneec Typhoon H Plus ou H3…) et orange (Yuneec Typhoon H520).
Les coloris comme les formes ne sont pas contractuelles, peuvent variés selon votre écran et pourront légèrement variées avec les évolutions futures du produit.
Identifiant unique et QRCode d’identification pour limiter les erreurs

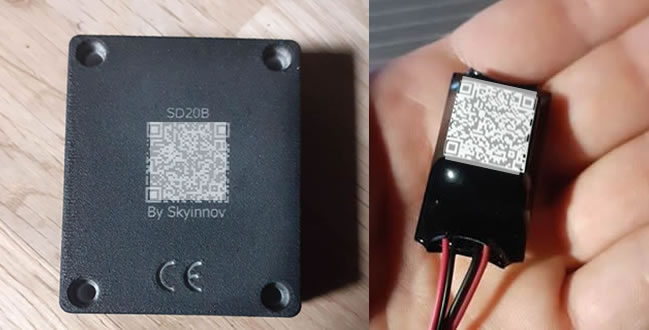

Le [Signal Drone] SD20 est doté d’un QRCode d’identification qui correspond à l’identifiant unique rattaché au dispositif et également présent sur sa pochette. Le QRCode est gravé au dos des dispositifs amovibles (SD20A et SD20B) et sur la gaine thermoformée du SD20L.

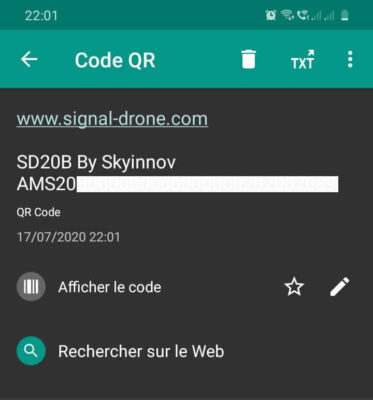

En lisant le QRcode, à condition que vous n’ayez pas collé dessus le système de fixation par scratch, vous pourrez vérifier l’identifiant unique de votre [Signal Drone] SD20 et éviter ainsi d’éventuelles erreurs si vous êtes propriétaire de plusieurs balises.
Le plus souvent les smartphones ou tablettes récents sous Android ou iOS (Apple®) proposent en standard la fonctionnalité lecture des QRCodes grâce à l’appareil photo.
Si tel n’est pas le cas, vous trouverez de très nombreuses applications gratuites à télécharger. Faîtes une recherche sur Google® Play Store pour Android ou Apple Store pour les iPhones ou iPads.
Systèmes de fixation et d’intégration aux drones
En standard, nos [Signal Drone] SD20 sont livrés avec un système de fixation par scratch, avec adhésif puissant.
Mais nous proposons également, en option, des système de fixation et d’intégration au train d’atterrissage des drones.
Le premier de la série permet la fixation et l’intégration du SD20B avec batterie interne à la série des drones DJI Phantom:
Quelles sont les informations codées transmises par le signalement électronique ?
Les informations transmises par le dispositif de signalement électronique ne sont pas chiffrées (protégées). Par contre elles sont codées. Nous allons vous aider à les décoder à la suite en prenant l’exemple proposé ci-dessus:
Décodage d'une trame wifi
“1”
Version du protocole de communication utilisé: 1
“2”
Identifiant unique FR sur 30 caractères: AMS20A000000000000002020061612
“4”
Latitude courante de l’aéronef télépiloté en degrés décimaux: 47.53142 °
“5”
Longitude courante de l’aéronef télépiloté en dégrès décimaux: 5.57721 °
“6”
Altitude courante (Par rapport au niveau 0 de la mer) de l’aéronef affichée pour les SD20 de SkyInnov : 121 mètres
“7”
Hauteur de vol courante (Par rapport au sol ou à la surface) de l’aéronef télépiloté, si utilisé par le fabricant à la place de l’altitude (Non affichée par les SD20 de SkyInnov)
‘’8’’
Latitude du point de décollage de l’aéronef télépiloté en degrés décimaux: 47.53193 °
‘’9’’
Longitude du point de décollage de l’aéronef télépiloté en degrès décimaux: 5.57132 °
‘’10’’
Vitesse horizontale de l’aéronef télépiloté: 2m/s
‘’11’’
Route vraie suivie par l’aéronef télépiloté: 184°
C’est l’arrêté du 27 décembre 2019 qui fixe le cahier des charges auquel doit répondre les dispositifs de signalement électronique:
Enregistrer un même dispositif de signalement électronique pour plusieurs drones ?
Un même dispositif de signalement électronique amovible (détachable) peut être utilisé sous certaines conditions avec plusieurs aéronefs (drones):
- Même propriétaire;
- Même plage de masse. Par exemple: 800 g ≤ M ≤ 2 kg;
- Même groupe d’aéronefs. Par exemple: multirotors qui appartiennent au groupe de signalement électronique n°3;
- Un seul des aéronefs télépilotés (drones) en l’air, à la fois, avec le dispositif de signalement électronique concerné.
| Modèle | Avec boîtier et alim. 5V (SD20A), Avec boîtier et batterie (SD20B), Light SANS boîtier (SD20L) |
|---|---|
| Boîtier | SD20A et SD20B: boitier plastique, SD20L: gaine thermorétractable |
| Couleur | Blanc Orange |
| Fréquence | 2437 Mhz, Wifi 2.4Ghz canal 6 |
| Puissance | Puissance Isotrope Rayonnée Equivalente (PIRE): 20 dbm (<100mw) |
| Portée | Testé à plus de 1000 mètres (Dépend des conditions) |
| Poids (unité) | SD20A: 14 g, SD20B: 30 g, SD20L: 12 g |
| Dimensions | SD20A: 38 x 24 x 16 mm, SD20B: 48 x 39 x 17 mm, SD20L: 35 x 20 x 11 mm |
| Consommation | SD20A: environ 80 Ma, SD20L: environ 80 Ma |
| Alimentation | SD20A: 5V ( prise JST PH 2.0), SD20B: batterie lithium 1S intégré, SD20L: 5 V à souder (env 15cm de fil) |
| Batterie externe USB | Batterie lithium 1S intégré, Charge par port micro-usb, Uniquement pour la version SD20B |
| Autonomie | SD20B: Autonomie plus de 6 heures pour la batterie intégrée |
| Norme(s) | Conforme à l'arrêté 27 décembre 2019 (Réglementation française), CE |
| Remarque | Antenne interne, QRCode d'identification de l'identifiant unique pour limiter les erreurs si plusieurs balises utilisées, SD20L: avec fil, passe-fil et Led déporté |
| Limites | Fonctionnement jusqu'à une vitesse du drone de moins de 30m/s soit 108 km/h |
| Utilisation conseillée | Dispositif de signalement électronique réglementaire, Drone à partir de 800 g |
5 avis pour Signal Drone SD20 par Skyinnov
| 5 étoiles | 100% | |
| 4 étoiles | 0% | |
| 3 étoiles | 0% | |
| 2 étoiles | 0% | |
| 1 étoile | 0% |
Images du client
Signal Drone SD20 par Skyinnov
Q & R
Veuillez nous envoyer un e-mail en cliquant sur le bouton suivant.
Dans un second temps, vous pourrez ensuite suivre les tickets par e-mail et via un espace client dédié:
Demande d'assistance par ticket
Questions des acheteurs sur ce produit et réponses
-
R Dans la réglementation française actuelle, les drones sont classés en 5 catégories selon leur masse (poids) au décollage. Les différentes plages de masses (poids) correspondantes sont les suivantes:
- de 0,8 kg à moins de 2 kg;
- de 2 kg à moins de 4 kg:
- de 4 kg à moins de 25 kg;
- de 25 kg à 150 kg;
- Plus de 150 kg.
- Groupe de signalement électronique n°1: Aérostat captif; Aéromodèle de vol circulaire; Aéromodèle de vol libre; Montgolfière
- Groupe de signalement électronique n°2: Planeur, aile volante (aéronef non motorisé); Dirigeable: Parachute, parapente; Aéronef à ailes battantes
- Groupe de signalement électronique n°3: Hélicoptère; Multirotors (voilure tournante); Paramoteur; Convertible/Combiné; Autogire
- Groupe de signalement électronique n°4: Avion, aile, planeur (aéronef motorisé).
-
R Les premiers seront les premiers livrés. Vous serez livrés au fur et à mesure et en tout état de cause les dernières commandes seront expédiées autour du 29 juin 2020. A partir du 23 juin 2020, les commandes reprennent un statut normal, au tarif régulier, sans remise exceptionnelle.
