Démontage d’une radiocommande DJI RC2 à titre d’illustration
Août
Vous venez d’acquérir un booster d’antennes Raptor SR ou XR afin d’améliorer la qualité du signal radio de votre radiocommande. Vous voulez notamment éviter des coupures du retour vidéo. Malgré les conseils et tutoriel vidéo ou PDF, vous préférez que nous nous chargeons du démontage de votre radicommande. A titre d’illustration, nous vous proposons en images, le démontage de la nouvelle radiocommande DJI® RC2.
Le but du démontage et du remontage de votre radiocommande ?
L’opération consiste à remplacer les antennes d’origine et les deux ou quatre (RC2) câbles internes qui les relient. Dans la boîte reçue vous trouverez deux à quatre (RC2) nouveaux câbles internes fins, selon le modèle, à insérer dans votre radiocommande.
Ce sont les mêmes pour tous les boosters d’antennes Raptor SR ou XR, quels que soient les fabricants de drones ou les modèles de radiocommandes. Ils peuvent juste varier en longueur parfois.
Il n’y a aucune soudure à effectuer. Les deux ou quatre câbles (RC2) sont justes à clipser à la place de ceux d’origine. Parfois, comme pour les radiocommandes RC et RC2, il y a des trous à percer car ces dernières disposent d’antennes internes à modifier avec des sorties externes.
Quels sont les profils de nos clients qui font appel à nos services ?
Bien évidement “toute ressemblance avec des personnages existants serait purement fortuite” dans les deux profils caricaturaux qui suivent:
- Manque de confiance en soi ou/et piètre bricoleur:
Malgré les conseils et tutos proposés, la personne a eu des mauvaises expériences de bricolage ou de démontage. Elle préfère ne pas prendre de risques.
- Manque de temps:
Il nous est arrivé par exemple d’avoir des réalisateurs qui devaient préparer leur reportage à l’étranger en quasi autonomie. Ils préféraient consacrer leur temps à préparer ce qui s’apparentait à une véritable expédition. Pour cette raison, ils ont préféré nous confier ce travail.
Bien connaître ses limites et les risques d’opérer soi-même
Quel que soit le domaine, il est important de connaître ses limites. C’est également le cas quand on fait du bricolage ou quand on veut démonter soi-même sa radiocommande. L’immense majorité de nos clients le font eux-mêmes et réussissent.
Bien évidement, l’opération de démontage/remontage se fait à vos risques et périls comme on dit. Pour faire un bilan, les dégâts occasionnés rapportés par nos clients ont été très peu nombreux et sans gravité depuis déjà quelques années que nous sommes distributeurs. Et nous avons toujours aidé nos clients à trouver une solution au problème généré: une pièce en trop au remontage, un câble fin interne cassé car le client avait trop forcé avec son tournevis…
L’avantage c’est que cette opération quand elle est effectuée par vous-même est sans frais. C’est la raison pour laquelle nous offrons cette possibilité à nos clients, dans leurs intérêts.
Faire réaliser l’opération par notre atelier ?
Vous pensez atteindre vos limites ou/et vous souhaitez limiter les risques ou vous n’avez pas le temps d’effectuer ce type d’opération. Dans ce cas, nous pouvons faire l’opération pour vous. Cela engendrera bien évidemment des coût supplémentaires liés aux:
- frais d’expédition de votre radiocommande à destination de notre atelier à votre charge;
- frais de main d’oeuvre liée au démontage/remontage de votre radiocommande;
- frais de réexpédition en retour avec suivi et remise contre signature.
Si vous êtes dans cette situation, veuillez nous contacter pour nous demander un devis en cliquant sur le bouton ci-dessous:
Présentation des Raptor SR et XR adaptés pour la radiocommande DJI RC2
Vous trouverez en lien à la suite en cliquant sur l’image un article présentant la radiocommande DJI® RC2 et les boosters d’antennes Raptor SR et XR qui lui sont adaptés:
Nouveaux produits Nouvelles
DJI Mini 4 Pro, Air 3 et boosters d’antennes Raptor SR et XR
Le démontage de la nouvelle DJI® RC2 à titre d’illustration en images
Problématique et difficultés rencontrées
Perçage de deux trous
J’avais déjà démonté une DJI® RC qui est assez proche de la nouveau DJI® RC2. Comme pour la DJI® RC, il est nécessaire de percer deux trous dans le plastique (bon foret et bonne vitesse de rotation) afin d’y fixer les boulons fournis.
L’écartement des deux trous se fait au millimètre près ! C’est la difficulté pour ces deux modèles à cause de leurs deux antennes internes que l’on va rendre externes. A cette fin, il faudra prévoir une petite vrille à bois (voir photo plus haut) pour faire les deux avant-trous et le bon forêt pour bois (fonctionne aussi avec le plastique).
J’ai préféré pour ma part utiliser un foret (fraise) étagée HSS en forme toupie, avec noyau en titane, avec multidiamètres (voir au dessus). Son utilisation réduit notamment les bavures. J’ai bien fait car le diamètre (6 mm) précisé dans le tutoriel du fabricant était trop petit ce qui m’a permis d’ajuster la taille de l’orifice de manière progressive pour faire un trou plus grand qui s’adapte au diamètre du raccord. Ce contre-temps non prévu m’a demandé plus de temps pour ajuster progressivement au bon diamètre.
Temps passé
Sinon, j’ai mis plus de temps que d’habitude (45 à 50 mn) car c’était la première fois que je démontais une radiocommande DJI® RC2. Il faut mieux rester prudent, même si au final cette radiocommande était assez proche de la précédente version DJI® RC.
RECEPTION DE LA DJI® RC2 DANS SON SAC
Réception et vérification de la radiocommande DJI RC2 du client. Elle était bien protégée dans son sac de transport.
Notre client l’avait expédiée depuis la région parisienne où il réside, dans un colis “prêt à poster” ChronoPost avec suivi et livré à notre adresse.
RETRAIT DU CACHE ARRIERE EN CAOUTCHOUC QUI SERT A RANGER LES STICKS AMOVIBLES
Un outil souple métallique dont l’extrémité est glissé entre le plastique et le caoutchouc permet de retirer en forçant un peu le cache arrière qui sert à ranger les sticks amovibles de la radiocommande. De cette manière on accède aux vis qui permettront de finir le prédémontage de la coque en plastique.
SEPARATION DES DEUX DEMI-COQUES DE LA DJI® RC2

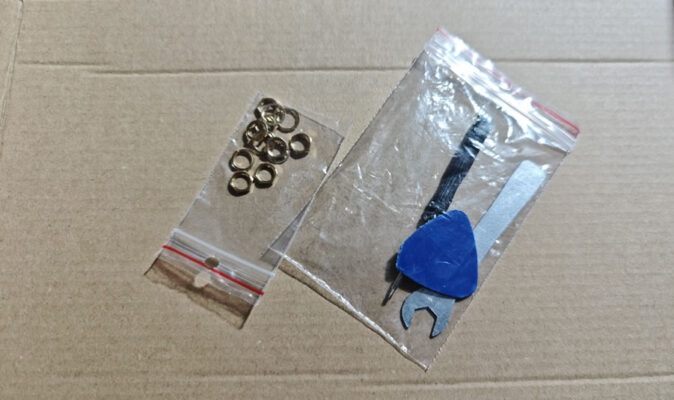

Dans les quelques outils fournis dans la boîte du booster d’antennes Raptor, y figure un outil en plastique bleu en forme de mediator pour jouer de la guitare.
Ce dernier permet de désolidariser les deux demi-coque en plastique de la RC2 qui sont emboîtées en forçant légèrement. Le plastique contrairement à un outil métallique évite de fendiller les demi-coques plastiques, ce qui ne serait pas esthétique.
Quand les deux demi-coques sont désolidarisée, elles sont retenues par une nappe de petits fils connectés. J’ai utilisé une pince brucelle (pince à épiler) pour débrancher le connecteur de la nappe sans l’endommager.
Une fois le connecteur détaché, nous pouvons voir les entrailles de la DJI® RC2. Les deux accus bleus qui l’alimentent sont apparents sur les côtés.
Un ventilateur avec ses ailettes est visible au centre.
J’ai complété l’usage du médiator par un autre outil plastique en forme de tournevis utilisé notamment pour ouvrir les téléphone portable (voir la photo ci-contre).
RETRAIT DE NAPPES ET DE VIS
J’ai donc utilisé une pince brucelle pour retirer les différentes nappes et un micro-tournevis.

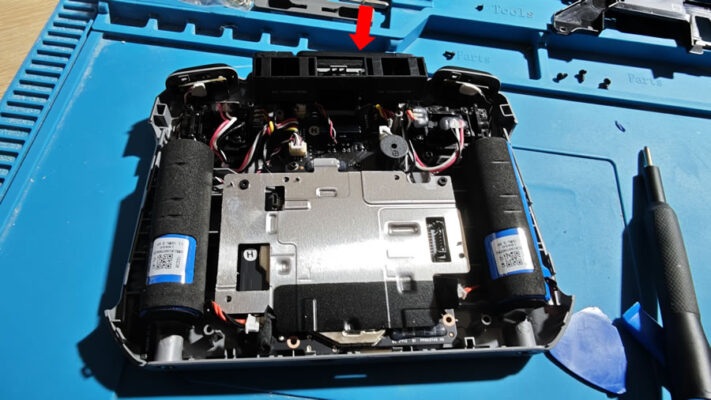

Au final, on accède à un plateau.
Tout en haut sont visibles le support et ses deux antennes externes qu’il faudra ensuite retirer.

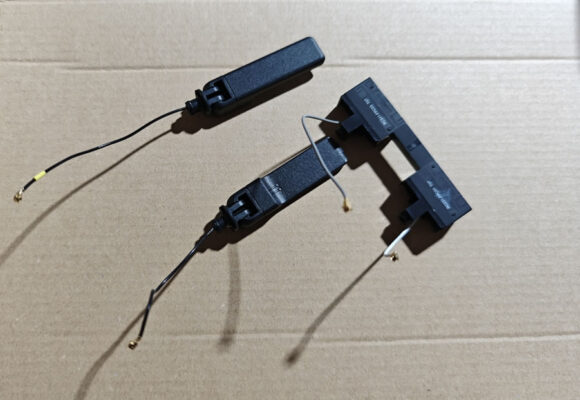

RETRAIT DES DEUX ANTENNES EXTERNES ET DE LEUR SUPPORT
LES DEUX DEMI-COQUES DE LA DJI® RC2 AVANT D’ETRE EMBOITEES
J’ai volontairement sauté de nombreuses étapes en photo car cela aurait été trop long. Notamment le perçage des deux trous et l’insertion des deux autres connecteurs des antennes internes et de la platine. Lire au début plus haut.
Sur cette photo, à cette étape quasi finale, les 4 câbles internes croisés sont visibles (4 flèches rouges) et les deux demi-coques sont prêtes à être emboitées pour fermer la radiocommande RC2. J’ai bien vérifié que tout est en ordre avant de refermer la RC2.
UNE FOIS LA RC2 REMONTEE APRES ADAPTATION
Sur le bas de la RC2 apparaissent les deux raccords dans les deux trous percés avec le bon écart. Ils correspondent aux deux antennes internes rendues externes. Ils maintiennent la platine qui servira à fixer la partie antenne.
Sur le haut de la RC2 sont visibles les deux raccords dans les deux trous agrandis correspondant aux deux antennes externes d’origines retirés. Ils sont alignés avec les deux boutons photo et vidéo.
ATTENTION AU MONTAGE DES 4 CABLES EXTERNES
Pour rappel, les quatre câbles insérés ont été croisé dans la radiocommande RC2 (voir photo plus haut) conformément au tuto du fabricant. Par conséquent, il faut en ternir compte pour le montage des quatre câbles externes.
Si vous faites une erreur de montage des câbles externes votre booster d’antennes (Raptor SR ou XR) risque d’être moins performant.

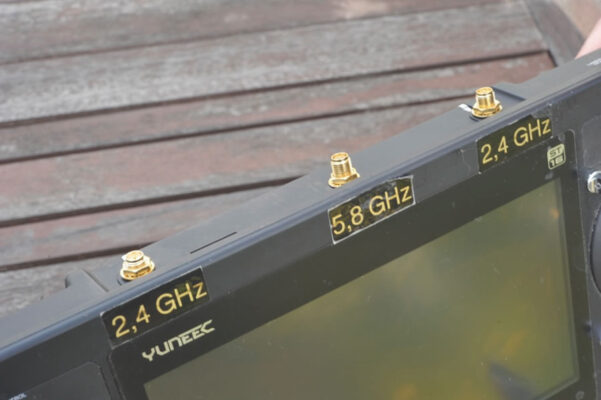

Pour éviter des erreurs de montage des câbles, nous vous conseillons de coller des étiquettes imprimables utilisées en bureautique (type Brother® ou Dymo® ) pour les détromper comme dans la photo du bas utilisés pour autre modèle de radiocommande, mais également sur l’antenne de votre booster d’antennes de l’autre côté des câbles.
Notre page de conseils et tutos pour effectuer l’opération vous même
Nous proposons en lien en cliquant sur l’image des conseils et tutoriels pour démonter vous-même votre radiocommande:
Si vous avez un doute, n’hésitez surtout pas à nous contacter sur le sujet depuis WhatsApp ou en ouvrant un ticket:
